ESD Beschichtung

Leistungsportfolio

Wir bieten ESD Beschichtungen für Industrieböden, die elektrostatische Ladungen kontrolliert zur Erde ableiten. Sie sind Teil des ESD-Schutzes in der Elektronikfertigung und können Teil des Explosionsschutzes in explosionsgefährdeten Bereichen sein.

Eine ESD Beschichtung ist eine elektrisch ableitfähige Bodenbeschichtung für Industrieböden, die statische Ladungen kontrolliert über den Boden ableitet. Sie ist Teil des Schutzes empfindlicher elektronischer Bauteile und kann in explosionsgefährdeten Bereichen Teil der Maßnahmen gegen Zündgefahren sein.

ESD steht für Electrostatic Discharge, also elektrostatische Entladung. Schon geringe Spannungen, die der Mensch nicht wahrnimmt, können empfindliche Elektronik beschädigen oder in sensiblen Bereichen gefährliche Entladungen auslösen. Eine ESD Beschichtung verringert diese Risiken, zusammen mit ableitfähigem Schuhwerk und geerdeten Arbeitsplätzen.

Was ist eine ESD Beschichtung?

Eine ESD Beschichtung ist ein spezielles Beschichtungssystem für Industrieböden, das elektrische Ladungen über definierte Widerstandswerte ableitet. Sie kommt überall dort zum Einsatz, wo elektrostatische Aufladung vermieden werden muss.

ESD-Schutz oder Explosionsschutz?

ESD-Schutz und Explosionsschutz werden in Anfragen häufig in einen Topf geworfen, regeln aber unterschiedliche Anforderungen und teils auch unterschiedliche Grenzwerte:

ESD

ESD-Schutz nach DIN EN 61340-5-1

Schutz elektronischer Bauteile vor Entladungsschäden

Ziel
Elektronik vor Entladungsschäden schützen
Regelwerk
DIN EN 61340-5-1
Ableitwiderstand
Boden gegen Erde unter 10⁹ Ohm, Projektwerte nach Vereinbarung
Typischer Bereich
Elektronikfertigung, Serverräume, Prüflabore
Ex

Explosionsschutz nach TRGS 727

Vermeidung von Zündgefahren durch elektrostatische Aufladung

Ziel
Zündquellen durch Aufladung vermeiden
Regelwerk
TRGS 727
Ableitwiderstand
unter 10⁸ Ohm, strengere Werte nach Explosionsschutzkonzept
Typischer Bereich
Zone 0, 1 und 20, Zone 21 bei Stäuben bis 10 mJ Mindestzündenergie

Richtwerte. Kostenlose Vor-Ort-Begehung auf Anfrage.

In der Praxis werden beide Anforderungen oft vermischt. Ein Bereich kann sie sogar gleichzeitig erfüllen müssen, etwa eine Elektronikfertigung mit brennbaren Lösemitteln. Welcher Grenzwert im Einzelfall gilt, legen die Gefährdungsbeurteilung und das Explosionsschutzkonzept fest. Messverfahren und Grenzwerte vereinbaren wir vor der Ausführung.

Regelwerk zum Nachlesen: Die TRGS 727 bei der Bundesanstalt für Arbeitsschutz und Arbeitsmedizin (BAuA) beschreibt die Vermeidung von Zündgefahren infolge elektrostatischer Aufladungen.

Ihr Projekt anfragen

Beschreiben Sie kurz Fläche und Nutzung. Wir melden uns innerhalb von 24 Stunden.

  • Kostenlose Vor-Ort-Begehung mit Untergrundprüfung
  • Schriftliches Angebot mit Systemempfehlung
  • Ausführung auch nachts, am Wochenende oder in Betriebsferien

Lieber direkt sprechen? 0172 / 62 82 283

Unverbindliche Anfrage

Nur gewerbliche Projekte. Antwort innerhalb von 24 Stunden.

Mit * gekennzeichnete Felder sind Pflichtfelder.

Welches System passt zu Ihrem Bereich?

Welche Anforderung für Ihren Bereich zutrifft, lässt sich meist mit wenigen Fragen eingrenzen:

Werden bei Ihnen elektronische Bauteile gefertigt, geprüft oder repariert?

Ja

Ein ableitfähiger ESD-Boden nach DIN EN 61340-5-1 ist Teil des Schutzes der Bauteile vor Entladungsschäden.

Nein

Dann steht meist eine andere Anforderung im Vordergrund, siehe die folgenden Fragen.

Lagern oder verarbeiten Sie brennbare Stäube, Gase oder Lösemitteldämpfe?

Ja

Dann ist Explosionsschutz nach TRGS 727 zu beachten: In Zone 0, 1 und 20 sowie in Zone 21 bei sehr zündempfindlichen Stäuben muss der Boden ableitfähig sein, also unter 10⁸ Ohm. Strengere Werte kann das Explosionsschutzkonzept festlegen.

Nein

Explosionsschutz spielt für Ihren Boden voraussichtlich keine Rolle.

Ist bereits ein tragfähiger Boden vorhanden, oder wird neu gebaut?

Bestehender Boden

Prüfen Sie die Voraussetzungen für eine Nachrüstung, siehe „Nachrüstung auf einem bestehenden Boden“ weiter unten.

Neubau / Estrich

Der ESD-Aufbau lässt sich direkt in die Rohbauplanung integrieren, ideal für die Planung der Erdungsanschlüsse.

Wird der Boden zusätzlich stark mechanisch belastet (Gabelstapler, Schwerlast)?

Ja

Wir kombinieren die ableitfähige Schicht mit einem entsprechend verstärkten, hochbelastbaren Systemaufbau.

Nein

Ein Standard-ESD-Schichtaufbau ohne zusätzliche Verstärkung genügt in der Regel.

Wir verarbeiten geprüfte ESD-Systeme namhafter Hersteller wie StoCretec und Rinol, jeweils mit Systemdatenblatt. Die genaue Schichtfolge richtet sich nach dem eingesetzten System, typisch ist der folgende Aufbau von unten nach oben. Entscheidend für die Funktion ist die durchgängige Erdung: Erdungsanschlüsse verbinden die leitfähigen Schichten mit der Potentialausgleichsanlage des Gebäudes und schließen so den Ableitpfad zur Erde. Mehr zum verwendeten Bindemittel erfahren Sie auf unserer Seite zu Epoxidharzböden.

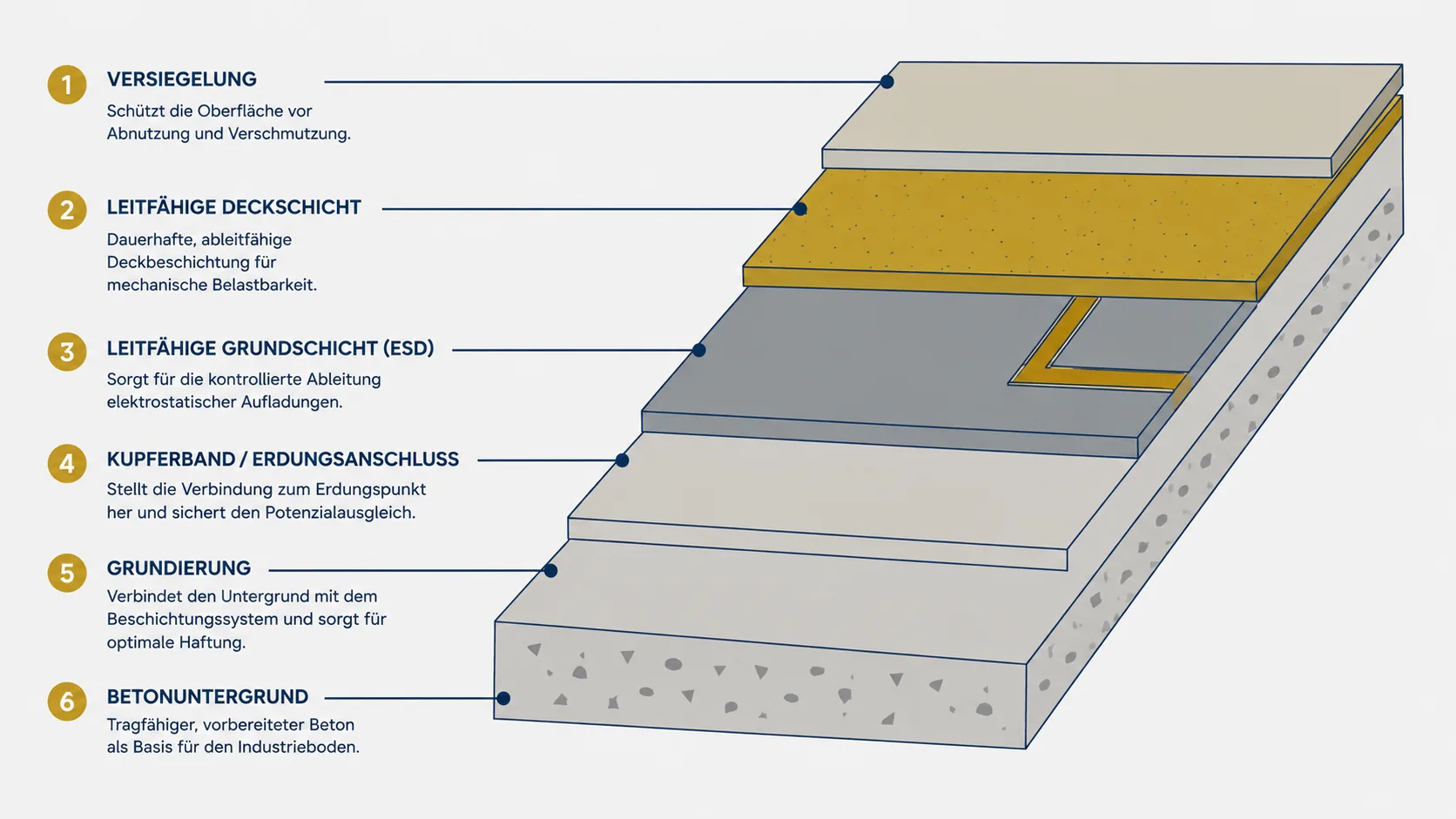

Der Schichtaufbau im Detail

  1. 1

    Untergrundvorbereitung

    Kugelstrahlen des tragfähigen Betons als Basis für eine dauerhafte Haftung des Systems.

  2. 2

    Grundierung

    Haftvermittelnde Grundierung auf dem vorbereiteten Untergrund.

  3. 3

    Egalisierung

    Ausgleichsschicht für eine ebene, gleichmäßige Fläche.

  4. 4

    Leitlack und Erdungsanschlüsse

    Der Leitlack verteilt die Ladung über die Fläche. Erdungsanschlüsse verbinden ihn mit der Potentialausgleichsanlage des Gebäudes und schließen den Ableitpfad zur Erde.

  5. 5

    Volumenleitfähige ESD-Beschichtung

    Ableitfähige Nutzschicht, glatt und glänzend.

  6. 6

    Rutschhemmende Versiegelung

    Bei Bedarf eine seidenglänzende oder matte, ableitfähige Versiegelung mit Rutschhemmung R9.

Wie stabil die Ableitwerte bleiben, hängt vom System, der Beanspruchung und der Pflege ab. Verschmutzungen, Abrieb und wachshaltige Pflegemittel können den Ableitwiderstand erhöhen; deshalb gehören eine geeignete Reinigung und regelmäßige Kontrollmessungen dazu. Die Erdungsverbindung bleibt die sicherheitsrelevante Stelle, die bei der Ausführung besondere Sorgfalt erfordert.

Messung und Dokumentation

Welche Werte mit welchem Verfahren gemessen und abgenommen werden, vereinbaren wir vor der Ausführung. Gemessen wird durch uns oder durch den Systemhersteller, auf Wunsch zusätzlich durch einen Prüfer Ihrer Wahl. Die Messwerte werden in einem Abnahmeprotokoll dokumentiert:

Messmethode

Zu unterscheiden sind der Widerstand Boden gegen Erde, der Widerstand des Systems aus Person, Schuh und Boden und die Aufladespannung beim Begehen. Was zur Abnahme gehört, legen wir vorab fest.

Grenzwerte

ESD-Schutz nach DIN EN 61340-5-1: Boden gegen Erde unter 10⁹ Ohm. Explosionsschutz nach TRGS 727: unter 10⁸ Ohm. Strengere Projektwerte sind möglich.

Dokumentation

Abnahmeprotokoll mit allen Messwerten als Nachweis für Auditoren und Planer.

Kontrollintervall

Nach dem Prüfplan des Betriebs, häufig mindestens jährlich; in Ex-Bereichen nach dem Explosionsschutzkonzept.

Eigenschaften einer ESD Beschichtung

  • Ableitwiderstand nach vereinbartem Grenzwert (DIN EN 61340-5-1 oder TRGS 727)
  • Ableitwerte durch Kontrollmessungen überprüfbar
  • Fugenlos, staubarm und leicht zu reinigen
  • Chemikalien- und abriebbeständig
  • Messprotokoll nach Verlegung inklusive

Wo zusätzlich wassergefährdende Stoffe gelagert oder abgefüllt werden, ist auch ein kombinierter Aufbau aus ESD- und WHG-Beschichtung möglich.

Nachrüstung auf einem bestehenden Boden

Ein vorhandener Boden lässt sich häufig mit einer ESD-Beschichtung nachrüsten, wenn er folgende Voraussetzungen erfüllt:

  • Haftzugfest und tragfähig, keine losen oder mürben Stellen
  • Rissfrei bzw. fachgerecht verschlossene Risse
  • Frei von Ölen, Fetten und Trennmitteln
  • Keine Rückstände von Pflegemitteln oder alten Beschichtungen

Sind diese Voraussetzungen nicht erfüllt, empfehlen wir vorab eine Untergrundvorbereitung oder, bei stärkeren Schäden, eine Altbodensanierung. Wir prüfen den Zustand Ihres Bodens vor Ort und beraten Sie zur wirtschaftlichsten Lösung.

Einsatzbereiche für ableitfähige Böden

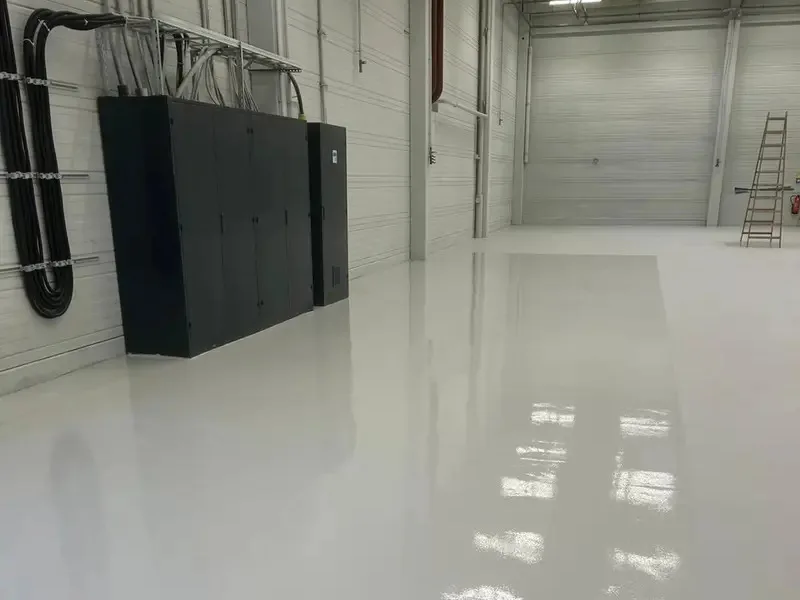

Graue Bodenbeschichtung vor schwarzen Verteilerschränken mit Kabeltrassen an einer Hallenwand

Rechenzentren & Serverräume

Ableitfähiger Boden reduziert das Risiko elektrostatischer Entladungen an Hardware und Verkabelung.

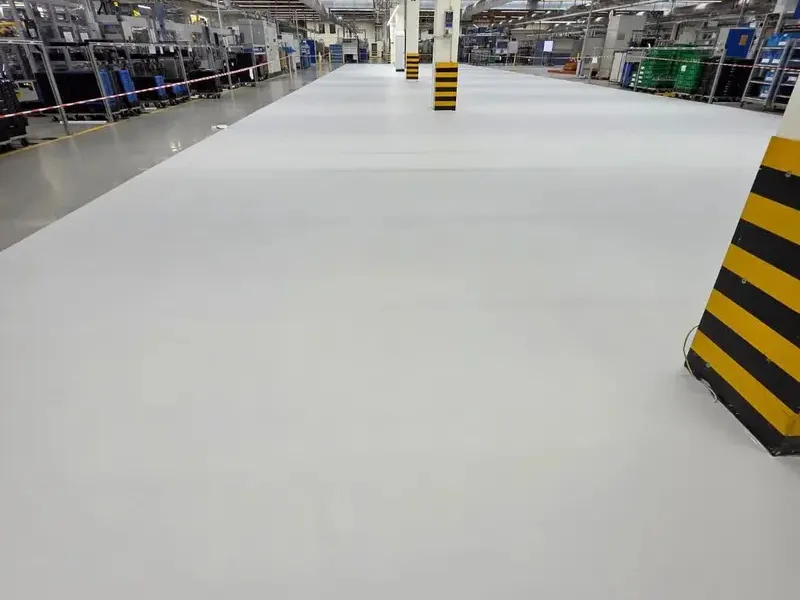

Hellgrauer Boden in einer Produktionshalle mit gelb-schwarz markierten Stützen

ATEX- und Ex-Bereiche

Ableitfähiger Boden nach TRGS 727 als Teil der Maßnahmen gegen elektrostatische Zündquellen bei brennbaren Stäuben, Gasen oder Lösemitteldämpfen.

ESD-Bodenbeschichtung im Montagebereich einer Fertigungshalle

Werkstätten & Montage

Ableitfähig und abriebfest, für Montagebereiche mit ESD-empfindlichen Baugruppen.

Hellgraue Bodenbeschichtung in einer langen Produktionshalle in Holzbauweise

Industrie- und Produktionshallen

Ableitfähige Zonen lassen sich nahtlos in angrenzende Standardflächen einbinden, auch bei gemischter Hallennutzung.

Hochglänzender Epoxidharzboden im Regallager mit Galerieebene

Lager mit ESD-Bauteilen

Für Wareneingang und Versand ESD-empfindlicher Bauteile und Baugruppen.

ESD Beschichtung in Bayern:

Wir führen ESD Beschichtungen für Industrieböden in Bayern, München, Landshut und Umgebung aus. Als Fachbetrieb für Industriebodenbeschichtung beraten wir Sie individuell und setzen das passende System fachgerecht um. Einblicke in ausgeführte Bodenprojekte finden Sie in unseren Referenzen.

Eine sorgfältige Untergrundvorbereitung ist bei ESD-Beschichtungen entscheidend, da der Schichtaufbau exakt abgestimmt sein muss. Wir prüfen den Untergrund vor Ort, empfehlen das geeignete System und dokumentieren die Ableitwerte nach Fertigstellung.

Ihr Fachbetrieb für ableitfähige Böden in Bayern

Fachbetrieb seit 1995

Über 1.500 realisierte Industrieboden-Projekte in Bayern, eigener Maschinenpark, kein Subunternehmer-Einsatz.

Projektablauf

  1. 1Anforderungsanalyse
  2. 2Vor-Ort-Begehung
  3. 3Untergrundvorbereitung
  4. 4Ausführung
  5. 5Abnahmemessung mit Protokoll

Einsatzradius

Standort Eching bei Landshut, tätig in ganz Bayern (München, Landshut, Regensburg, Augsburg, Nürnberg).

Referenzbranchen

Elektronikfertigung, Halbleiterindustrie, Rüstung und Verteidigung, ATEX-geschützte Bereiche.

Unser Angebot umfasst die Abstimmung der Anforderungen aus Ihrer Gefährdungsbeurteilung, Systemempfehlung (Grenzwerte nach Regelwerk und Projekt), schriftliches Angebot, Ausführungstermin und Messprotokoll nach Fertigstellung. Sprechen Sie mit uns über Ihren ESD-Boden.

Bereit für den nächsten Schritt?

Gerne beraten wir Sie persönlich zu Ihrem Vorhaben und erstellen ein individuelles Angebot.

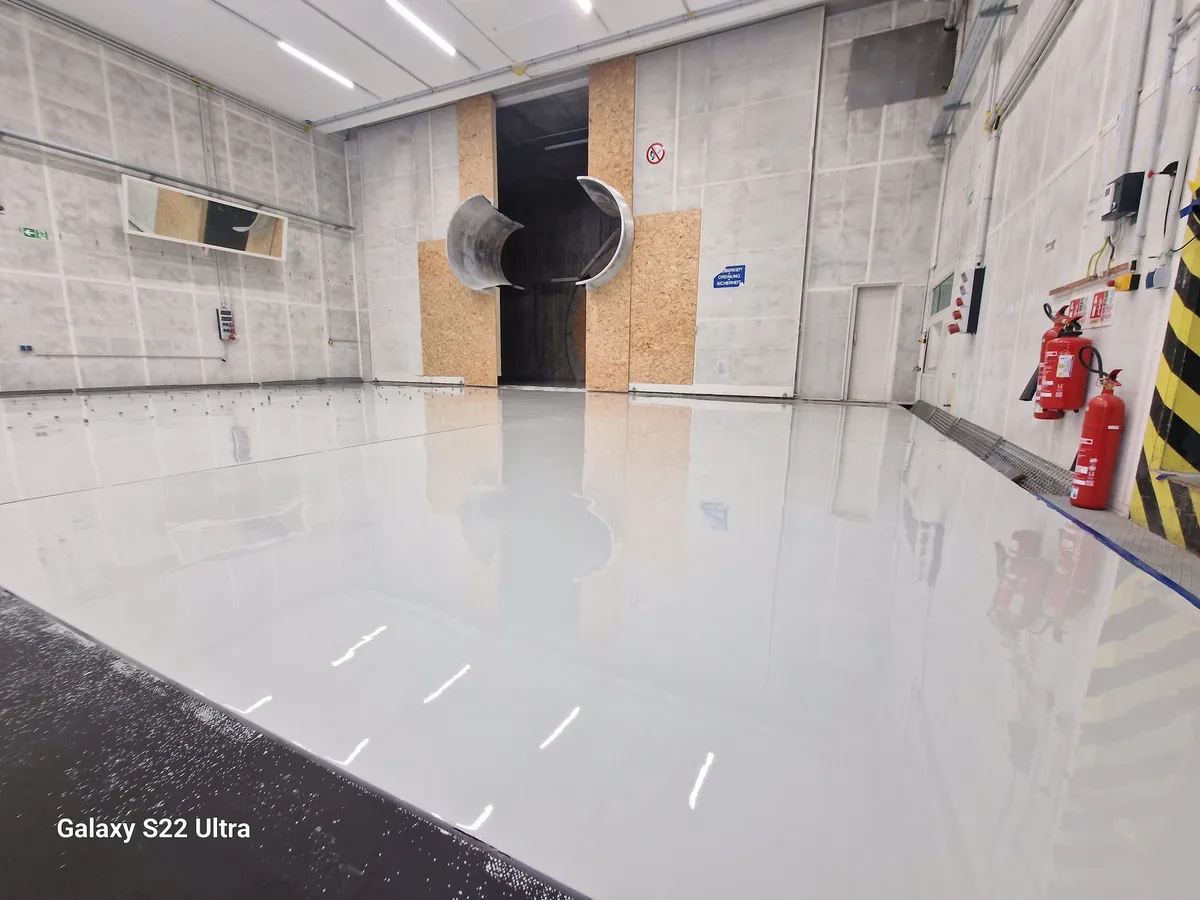

ESD-Bodenbeschichtung in einer Technikhalle mit Betonwänden
ESD-Bodenbeschichtung entlang der Arbeitsplätze in einer Fertigungshalle
Spiegelnde, hellgraue Bodenbeschichtung in einer leeren Halle mit Stahlstützen und Deckenbeleuchtung

Unsere Qualitätsgarantie

  • Fachgerechte AusführungDurch geschultes Fachpersonal
  • Zertifizierte MaterialienNur hochwertige Harzsysteme
  • TermintreueVerlässliche Planung & Umsetzung
Haben Sie Fragen?0172 / 62 82 283

Häufige Fragen zu ESD Beschichtung

ESD-Böden werden dort eingesetzt, wo elektrostatische Entladungen Bauteile schädigen oder Zündgefahren auslösen können: in der Elektronikfertigung, in Serverräumen, Prüflaboren und in explosionsgefährdeten Bereichen. Die konkreten Anforderungen ergeben sich aus den jeweiligen Regelwerken und der Gefährdungsbeurteilung des Betriebs.

Das hängt vom System, der Beanspruchung und der Pflege ab. Verschmutzungen, Abrieb und ungeeignete Pflegemittel, etwa wachshaltige Mittel, können den Ableitwiderstand erhöhen. Deshalb gehören eine passende Reinigung und regelmäßige Kontrollmessungen zu jedem ESD-Boden.

Die Begriffe und Grenzwerte unterscheiden sich je nach Regelwerk. Für den Explosionsschutz gilt ein Fußboden nach TRGS 727 als ableitfähig, wenn sein Ableitwiderstand unter 10⁸ Ohm liegt. Für den ESD-Schutz elektronischer Bauteile nennt die DIN EN 61340-5-1 für den Boden einen Widerstand gegen Erde unter 10⁹ Ohm. Welche Werte im Projekt gelten, ergibt sich aus der Gefährdungsbeurteilung und wird vor der Ausführung vereinbart.

Für den Schutz elektronischer Bauelemente gilt die DIN EN 61340-5-1. Für explosionsgefährdete Bereiche beschreibt in Deutschland die TRGS 727, wie Zündgefahren durch elektrostatische Aufladung vermieden werden. Nach der Verlegung dokumentieren wir die vereinbarten Messwerte in einem Protokoll.

Ja, in vielen Fällen kann ein vorhandener Boden mit einer ESD-Beschichtung versehen werden. Voraussetzung ist ein tragfähiger Untergrund und eine fachgerechte Vorbereitung. Bei beschädigten Böden empfehlen wir eine vorherige Sanierung.

Das hängt vom Ziel ab. Für den ESD-Schutz elektronischer Bauteile nennt die DIN EN 61340-5-1 für den Boden einen Widerstand gegen Erde unter 10⁹ Ohm; je nach Schutzkonzept wird zusätzlich das System aus Person, Schuh und Boden oder die Aufladespannung beim Begehen bewertet. Für den Explosionsschutz muss ein Fußboden nach TRGS 727 in Zone 0, 1 und 20 sowie in Zone 21 bei Stäuben mit einer Mindestzündenergie bis 10 mJ ableitfähig sein, also unter 10⁸ Ohm. Strengere Projektwerte sind möglich. Messverfahren und Grenzwerte vereinbaren wir vor der Ausführung und dokumentieren die Messwerte im Abnahmeprotokoll.

Ein ableitfähiger Boden kann Teil des Explosionsschutzes sein. Nach TRGS 727 ist er in Zone 0, 1 und 20 sowie in Zone 21 bei Stäuben mit einer Mindestzündenergie bis 10 mJ erforderlich. Wirksam ist er nur zusammen mit ableitfähigem Schuhwerk und einer zuverlässigen Erdung. Welche Anforderungen konkret gelten, legen die Gefährdungsbeurteilung und das Explosionsschutzkonzept des Betriebs fest; darauf stimmen wir System und Messung ab.

Wie oft gemessen wird, legt der Betrieb in seinem Prüfplan fest. In der Praxis wird häufig mindestens jährlich gemessen, in Ex-Bereichen nach den Vorgaben des Explosionsschutzkonzepts. Verschmutzung, Abrieb und Pflegemittel können die Werte verändern, deshalb sind Kontrollmessungen wichtig. Wir führen Wiederholungsmessungen auf Anfrage durch und stellen aktualisierte Protokolle aus.
